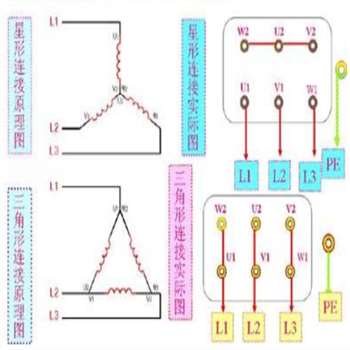

（星-三角）启动全介绍交流异步电动机启动电流可达到额定电流的5-8倍，为避免大电流对电机线圈和电网的冲击，对于一些功率较高的电机必须使用降压启动，星—三角启动就是一种最为常见且简单的启动方式。星—三角，实际是电机的两种接法；即星型接法和角型接法。星型接法又叫Y型接法，通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一，从而达到降压的目的。三角形接法则可以保持原本的电压，使电机工作在额定状态下。在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。启动后使用三角形接法，使得电机在额定电压下工作。通常这种接法的切换由一个特定的控制电路自动完成，也可以通过PLC完成。明白了星角启动的原理，我们再来看看实际控制原理图。需要的电器元件有，断路器，熔断器，接触器，继电器，延时继电器等等。星角启动的主回路有两种，对应的控制回路也是不同的。下面为大家介绍一下星三角启动的电流计算、启动原理、使用条件以及注意事项。 ▎星三角启动的电流计算星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆。选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。电机三角运行，星形启动，启动电流是三角直接启动的1/3。可以用功率/3/220/功率因数的三角运行电流再以1.5-2.5算出三角的启动电流。再乘1/3就是星型的启动电流。好像结果与三角运行电流差不多，就以额定电流选接触器和断路器好了。实际购买的星三角启动器的两个接触器是型号电流一样大的。就是运行额定电流选的。 ▎星三角启动的启动原理当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时才能采用星三角启动方法。该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）。由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3。星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的，所以不能一概而论以电机功率的大小来确定是否需采用星三角启动，还要看是什么样的负载。一般在启动时负载轻、运行时负载重的情况下可采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般是正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。在实际使用过程中，有时电机功率为11KW就需要星三角启动，如额定功率11KW的风机在启动时电流为7-9倍(100A左右），按正常配置的热继电器根本启动不了（关风门也没用），热继电器配太大又无法起到保护电机的作用，所以建议采用星三角启动。 ▎星三角启动的使用条件当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 。星三角启动，属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。所以不能一概而论，以电机功率的大小来确定是否需采用星三角启动，还得看是什么样的负载，一般在需要启动时负载轻，运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%。为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。只有鼠笼型电机才采用星三角启动。 ▎星三角启动的注意事项启动器的接线应正确；电动机定子绕组正常工作时应为三角形接线。手动操作的星三角启动器，应在电动机转速接近运行转速时进行切换；自动转换的启动器应按电动机负荷要求正确调节延时装置。启动器触头压力应符合产品技术文件规定，操作应灵活。启动器应垂直安装，安装必须牢固。安装位置要便于操作和维修。新安装的油浸式星三角启动器要灌入合格的绝缘油。在灌油前，应将启动器内及油槽内清扫干净，油槽内应干燥无水分。线圈绝缘应良好，用500v兆欧表测量其绝缘电阻，应不小于0.5MΩ，油面不得低于标定的油面线。启动器外壳必须可靠接地（接零）。热继电器根据所控制电动机整定正确。安装完毕，必须进行试验，并检查失压脱扣是否良好。带负荷运行后再次全面检查星三角启动控制柜是否有以上的响声和振动，是否有烧焦的味道，仪表指示是否正确，交流接触器、继电器等触头和铁心吸合是否良好。用钳型电流表测试运行电流是否正常。经24h正常运行后无问题，方可正式投入使用。以上为您介绍的星三角启动的电流计算、启动原理、使用条件以及注意事项。

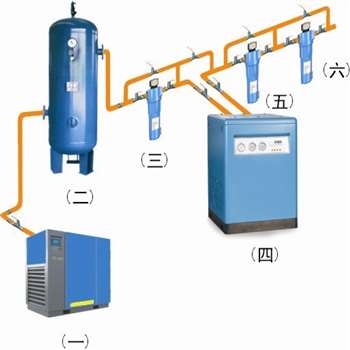

冷干机故障及维修方法一、冷冻式干燥机面板上无任何显示，指示灯不亮？检查电源是否正常，有无电压输入。电线连接处是否有脱落，检查并修复。检查控制线路板有无电压输入，如果有电压输入控制面板的指示灯还是未亮，那么证明是线路板故障需更换。无电压输入的话，则需检查外部供电端。二、送电，电源指示灯亮，但按启动后机器无法运行？按下启动后看面板上的运行指示灯是否亮，运行灯亮的话，证明控制系统没有故障，需要检查压缩机接线端，有无电压输入；如果有电压但压缩机无法运行那么证明是压缩机故障。（注：小型压缩机接线盒内有一个热保护器，热保护器正常工作应当是接通的，所以在测量压缩机电压之前要先测一下热保护器是否正常。）如果无电压输入则需要检查，机器内的电线盒内电容和接触器。三、冷媒灌注较少，冷干机会出现什么状况？ 1.蒸发压力、冷凝压力都比正常运转低，但空气露点却降不下去2.压缩机外壳发烫四、冷媒灌注过多，冷干机会出现什么状况？ 1.由于冷媒液体存积于冷凝器，使冷凝面积减小，导致冷媒压力升高，严重时引起高压跳闸2.制冷压缩机负荷增高，启动困难3.制冷剂在蒸发器中未能全部汽化，使湿蒸气进入压缩机，有“液压缩”危险4.由于冷凝压力升高，使压缩机制冷量减少，空气露点上升冷冻式干燥机为了保护压缩机的正常运行从而设定了：冷媒高压保护和冷媒低压保护。冷媒低压保护是0.2MPa，冷媒高压保护值风冷的为2.6MPa，水冷的为2.3MPa。五、冷媒高压保护? A、风冷式冷冻式干燥机①风冷机型冷媒高压保护一般是因为冷凝器散热翅片脏或结垢，需要用干燥的气源来吹扫冷凝器。②蒸发器慢性泄露；蒸发器一开始慢性泄露，会引起制冷量不够，机器无制冷效果，冷媒高压会保护。③制冷元件堵塞，例如：干燥过滤器和热力膨胀阀。④外界原因；进气温度太高、流量太大、气流速度快、负荷较大、环境温度高、散热条件不足都会引起高压保护。B、水冷式干燥机①水冷型冷冻式干燥机首先检查冷却水流量是否太小、水温偏高、水压太低；②冷凝器污水结垢；③进气负荷大、流量大、温度高、流速快；④蒸发器内漏；⑤制冷元件堵塞。六、冷媒低压保护？ 1.冷媒低压保护通常都是因为制冷系统外部泄露制冷剂而引起的，在停机的状态下冷媒高低压表显示的压力（表盘的最靠外圈刻度）均在0.2MPa以下，那么很明显是外漏了，需检漏重新加制冷剂；2.压力开关故障；3.制冷元件堵；4.环境温度太低、负荷太小；5.风冷机型风机不停运转，水冷机型冷却水流量太大。七、冷媒高压偏低，冷媒低压偏高？ 1.冷媒高压和冷媒低压是相对应的，冷媒低压会跟着高压变化而变化的。所以冷媒高压偏高或偏低，冷媒低压也会跟着偏高和偏低；2.风冷的风机运行压力调的偏低未调到1.6MPa工作压力就已经工作；3.水冷型冷却水流量太大；4.冷冻式干燥机的负荷小；5.环境温度太低；6.制冷系统慢性泄露。八、冷媒高低压都是正常范围内，但效果不佳？ ① 制冷系统元件出现轻微堵塞，需更换干燥过滤器；② 蒸发器出现漏；③ 制冷系统出现慢性泄露，制冷量不够；④ 外界影响，进气温度高、进气流量大、超过额定处理量；⑤ 制冷系统中液态制冷剂太少。九、机器运行时压缩机的声音响、振动大？压缩机底脚螺栓松动。将压缩机底脚固定螺栓均匀受力或去除地脚内的固定螺栓，再均匀受力（去除固定螺栓是针对小型设备）十、风冷冷冻式干燥机冷凝器风机一直不运转？ ① 冷媒高压压力未达到工作压力（冷媒高压压力到1.6MPa风机运转）；② 压力开关故障；③ 风机电机烧坏，或无电压输入到电机，需检查电器线路。十一、冷冻式干燥机运行正常，但用气端中仍含有水？ ①冷冻式干燥机自动排水器未定时排水；② 空气流量太大，客户用气量突然增大；③ 冷冻式干燥机后管路错误，有太多的U型弯管；④ 冷冻式干燥机未配置精密过滤器或滤芯失效；⑤ 储气罐中水长期未排放；⑥ 前置预冷器，换热器铜管破裂；⑦ 旁通管道漏气；⑧ 压缩机老化；十二、冷冻式干燥机进出口压降大？ ① 精密过滤器滤芯堵、失效；② 冷冻式干燥机内冷凝水未及时排出，在蒸发器内形成冰堵（需停机化冰，检查排水装置，适当的调节冷媒低压）；③ 管路阀未全打开、管径太小、弯头多、管路连接处漏气点太多；十三、冷干机无法启动？按下交流接触器，如果启动不了，将有三种可能性：1、线路板故障---就把线路板的倒数第二根和第三根短接，如果短接能启动，那说明是线路板的故障；2、热保护器过载保护；3、压缩机的故障；十四、冷干机排气温度过高，引起原因？ 1.压缩空气进气温度过高或流量太大；2.制冷系统工况发生变化，引起冷媒蒸发温度升高，使压缩空气在蒸发器里得不到足够冷却；3.预冷器管道外壁散热量太大；十五、冷干机排气温度过低是何原因？ 1.预冷器热交换面积不够而蒸发器制冷量有余；2.压缩空气的进气温度较低或流量太小；3.制冷系统工况发生变化，使冷媒蒸发压力低于正常值；十六、蒸发温度过高是什么原因引起的？有何危害？蒸发温度是随蒸发压力增高而升高的。引起蒸发压力增加的原因有：1.冷干机负荷超过额定值；2.压缩空气的工作压力过低；3.进入冷干机的压缩机温度过高；4.冷媒系统有问题，如：膨胀阀开启过大冷媒液体充入量过多，冷凝器散热不良导致冷凝压力过高等；5.压缩机有问题。蒸发温度过高，将导致压缩机空气露点升高，出现除水不尽，排气带水等现象；十七、蒸发器温度过低是什么原因引起的？蒸发温度过低，反映在蒸发压力低于正常数值。如果排除设备制作中固有的弊病（如蒸发器换热面积太小，压缩机选得太大或系统冷媒灌注不足等），运行中引起的原因的：1.毛细管或膨胀阀有堵塞现毛细管或膨胀阀有堵塞现象或开启太小，使冷媒供液量不足；2.冷干机负荷太小；3.蒸发器铜管表面结霜影响传热；4.压缩空气含粙量过大，在铜管表面蒙上一层油垢影响传热；5.冷媒系统有慢性泄露；十八、冷干机不制冷？ 1.压缩机故障（用手摸空气管路的外壁会感觉到没有温差或者是温差很小，打开箱板触摸压缩机的进出口，高压管会是温热的，低压管会是冰凉的，压缩机不运行，或高低压表是一样的读数）；2.漏氟（如果高低压表都为零，检漏补漏就好。如果高压很高，低压很低，说明干燥过滤器堵。如果把氟利昂放光，看有无压力，若有压力，说明蒸发器泄露）；十九、冷干机的维修与保养技巧？步骤一每班观察记录仪表值4次1、压缩空气进出口压差不超过0.035Mpa2、蒸发压力表0.4Mpa-0.5Mpa3、高压压力表1.2Mpa-1.6Mpa步骤二经常观察排水、排污系统1、浮球排水器一周左右清洗一次；2、排污管每星期排污一次。◆电子式排水器清洗方法：a. 将自动排水器前面球阀关闭；b. 松开上端固定螺母拿出定时线圈清洗过程中线圈始终不能接触到水否则线圈会烧掉；c. 拨掉软管拧松排水器阀体将排水器内压缩空气放空；d. 卸下阀芯擦拭干净；e. 将阀体拧回原位前端球阀轻轻打开一点用压缩空气将排水系统内杂质、水油排空，用抹布擦净阀体；f. 将阀芯、定时线圈按原位装回，再装上软管打开前端球阀。步骤三经常观察冷却水系统、压缩空气系统进口温度1、冷却水水温2~32℃；2、水压0.15~0.3Mpa；3、压缩空气进气温度一般应≤45℃（以手摸进气管不烫为宜）特殊除外4、冷却水应保持清洁Y型过滤器半个月清洗一次水质好每月一次；水冷凝器每年清洗一次（具体视水质而定）风冷凝器每个月清洗一次。◆风冷凝器清洗应尽量避免压伤风冷凝器翅面风冷凝器周围应保证足够空间通风散热不能太阳光直射下工作；定期用压缩空气清除表面积灰清洗用压缩空气流量、压力不可太大◆壳管式水冷凝器清洗：关闭冷却水进出口打开未接水管端盖端盖外部和垫片只需用水清洗；铜管内部用气体、水或连有抹布棍子清洗；清洗时应注意用力不可太大以免弄破内部铜管步骤四经常观察制冷系统1、压缩机每天至少用手触摸一次正常为冰凉、结霜；2、干燥过滤器每一星期用手摸两侧温差温差不宜很大（进口热、出口凉则需要更换）；3、若发现压缩机有异常声音及发热应尽快与售后维修人员联系步骤五检查电器控制系统吹扫灰尘紧固接线端（必须不带电下进行）步骤六外表保养定期用干净毛巾擦除设备表面油污、尘埃清除安装冷干机、空压机地面灰尘及油污保持环境整洁。
